Schwimmausgleich AXIS-SA50
Der Schwimmausgleich AXIS-SA50 dient als Ausgleichsmodul zur automatischen Mittenzentrierung bei Kontaktier- oder Einpressvorgängen. Achsversatz und Lageabweichungen werden dabei zuverlässig durch eine überfederte Mittenzentrierung ausgeglichen.
Bei uns erhältlich für
238,80 €
zzgl. 19% Mehrwertsteuer
Beschreibung
AXIS-SA50 ist eine Ausgleichseinheit zur Kompensation von Positions- und Winkeltoleranzen in Montage- und Fügeprozessen. Es ermöglicht ein spannungsfreies und zentrisches Fügen. Fertigungstoleranzen, wie sie beispielsweise beim Kontaktieren oder Einpressen auftreten, werden dabei zuverlässig ausgeglichen.

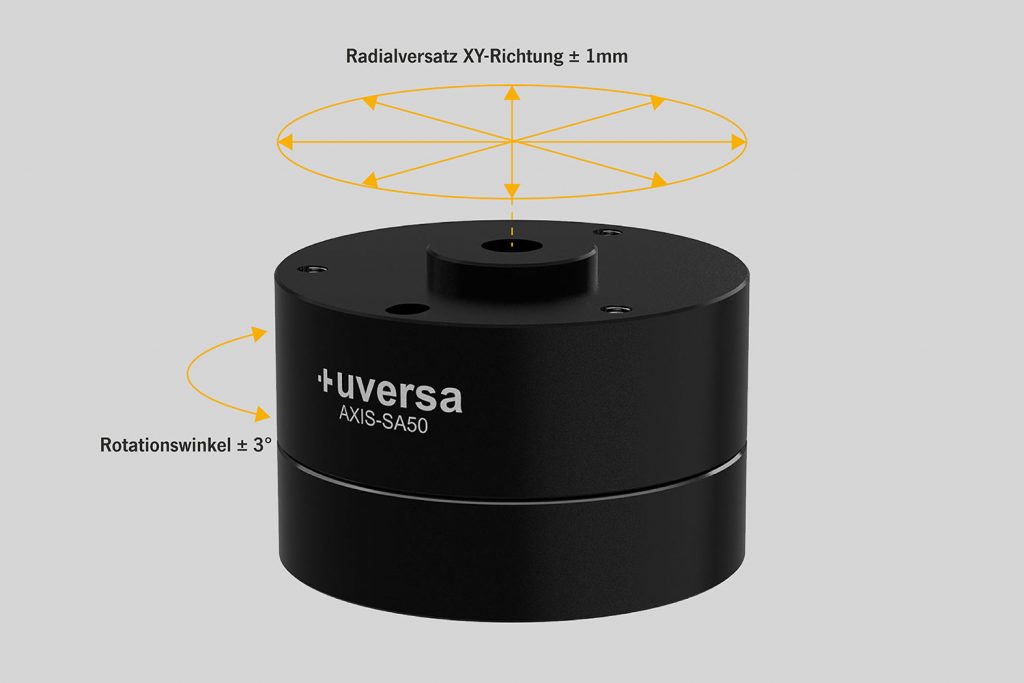

Eine überfederte Mittenzentrierung sorgt dabei für die automatische Ausrichtung in XY-Richtung, sodass der Montageprozess zuverlässig und ohne zusätzliche Korrekturen abläuft. Das Modul gleicht sowohl einen Radialversatz von ± 1 mm in XY-Richtung als auch Rotationsabweichungen von ± 3° aus, wodurch gleichzeitig hohe Zug- und Druckkräfte in Z-Richtung zuverlässig übertragen werden.
Die maximale Druckkraft beträgt 1000 N, während die maximale Zugkraft 600 N erreicht. Die Rückstellkraft liegt radial bei ca. 4 N bis 7 N und rotatorisch bei ca. 0,01 Nm bis 0,05 Nm. Dadurch stellt sich das Modul nach einer Belastung stets automatisch in die Ausgangsposition zurück und erreicht dabei eine Rückstellgenauigkeit im Hundertstelbereich (3 µm – 13 µm, gemessen in Stichproben). Das erhöht zusätzlich die Prozesssicherheit und Wiederholgenauigkeit.
Gefertigt aus harteloxiertem Aluminium ist der AXIS-SA50 besonders widerstandsfähig gegenüber Verschleiß, Reibung und Umwelteinflüssen. Mit einem Gewicht von lediglich 234 Gramm eignet es sich darüber hinaus hervorragend für gewichtssensible Anwendungen.

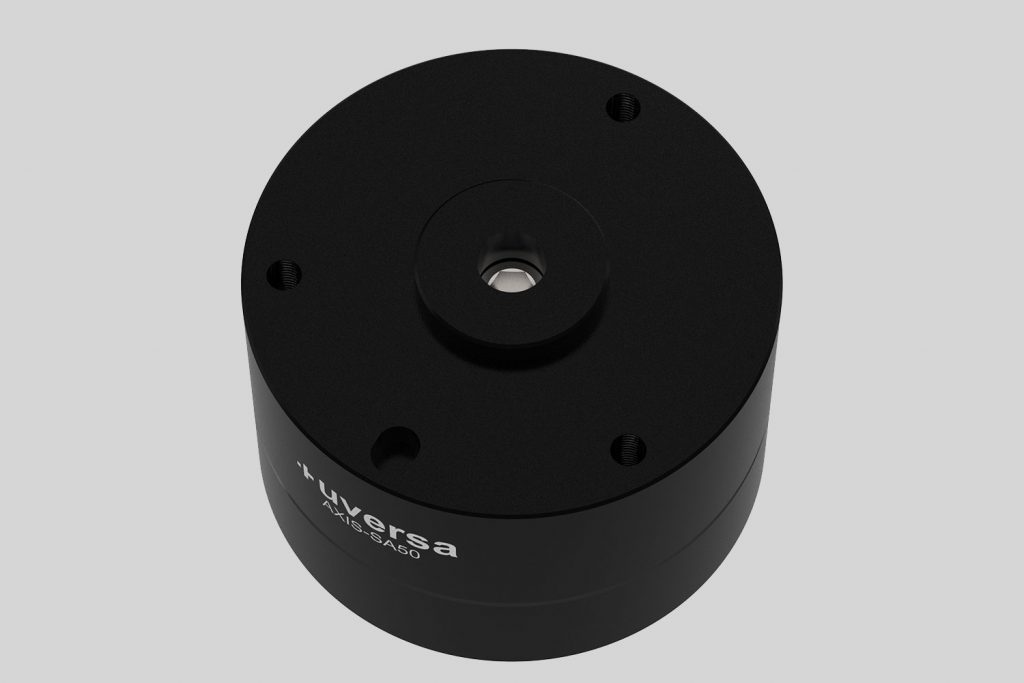

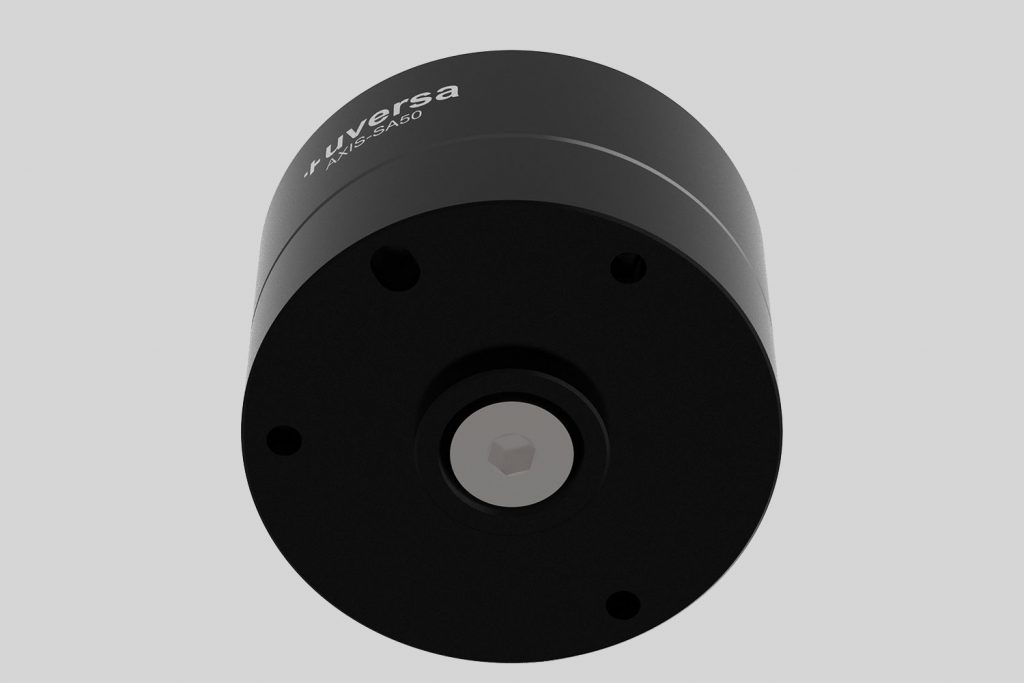

Mit seiner kompakten Bauform von Ø 50 mm und 36 mm Höhe lässt sich das Modul flexibel in Greifermontagen und Fügeeinheiten integrieren und eignet sich besonders für automatisierte Anwendungen mit begrenztem Bauraum. Die nachgiebige Konstruktion reduziert Verspannungen an angrenzenden Komponenten und sorgt so für höhere Prozesssicherheit und Wiederholgenauigkeit.
In diesem Video wird AXIS-SA50 in einer typischen Einbausituation unter einer vertikal geführten Fügeeinheit gezeigt. Die Animation veranschaulicht die Funktionsweise des Schwimmausgleichs. Der Ausgleich von Positions- und Winkeltoleranzen in XY-Richtung sowie die automatische Mittenzentrierung werden durch die überfederte Lagerung deutlich sichtbar. Die Visualisierung zeigt, wie das Modul eine zentrische Ausrichtung beim Fügen unterstützt – ideal für automatisierte Kontaktier- und Einpressprozesse.
Anwendungsbeispiele

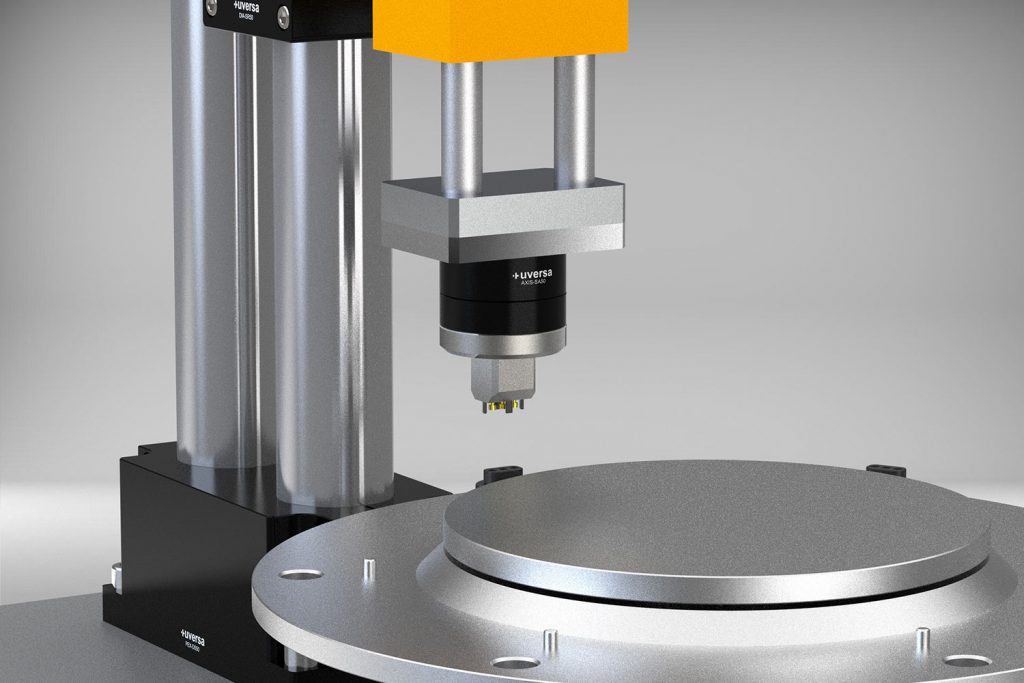

Einbausituation des AXIS-SA50 unter einer Fügeeinheit. Der Schwimmausgleich kompensiert Toleranzen und ermöglicht eine zentrische Ausrichtung beim Fügen.

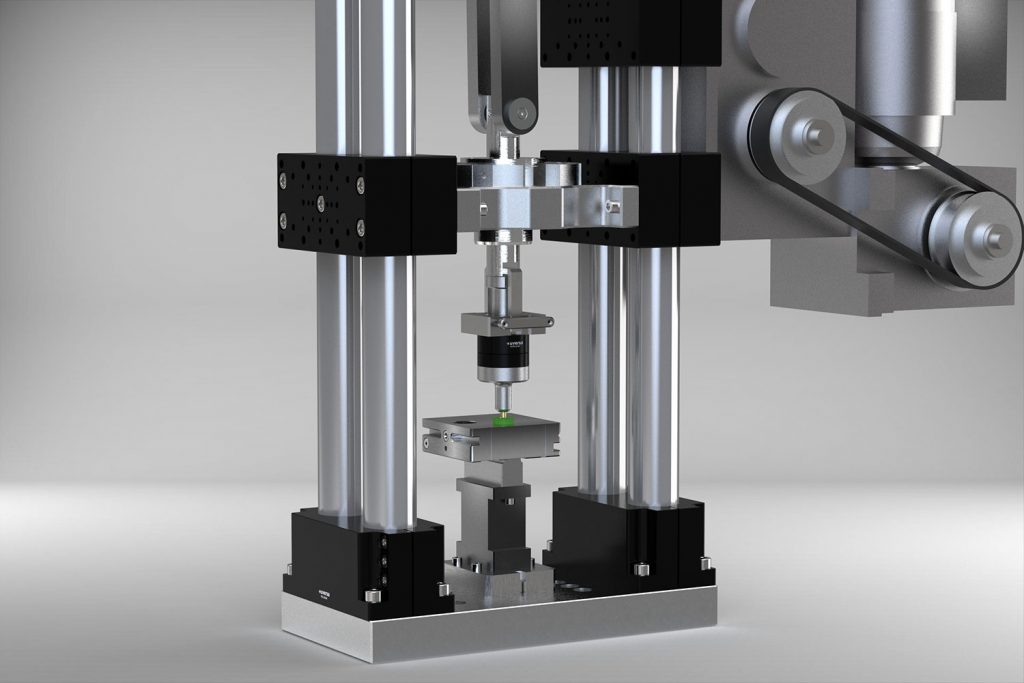

Einpressaufbau mit Kniehebelmechanik und integriertem Schwimmausgleich AXIS-SA50 zur Kompensation von Achsversatz.

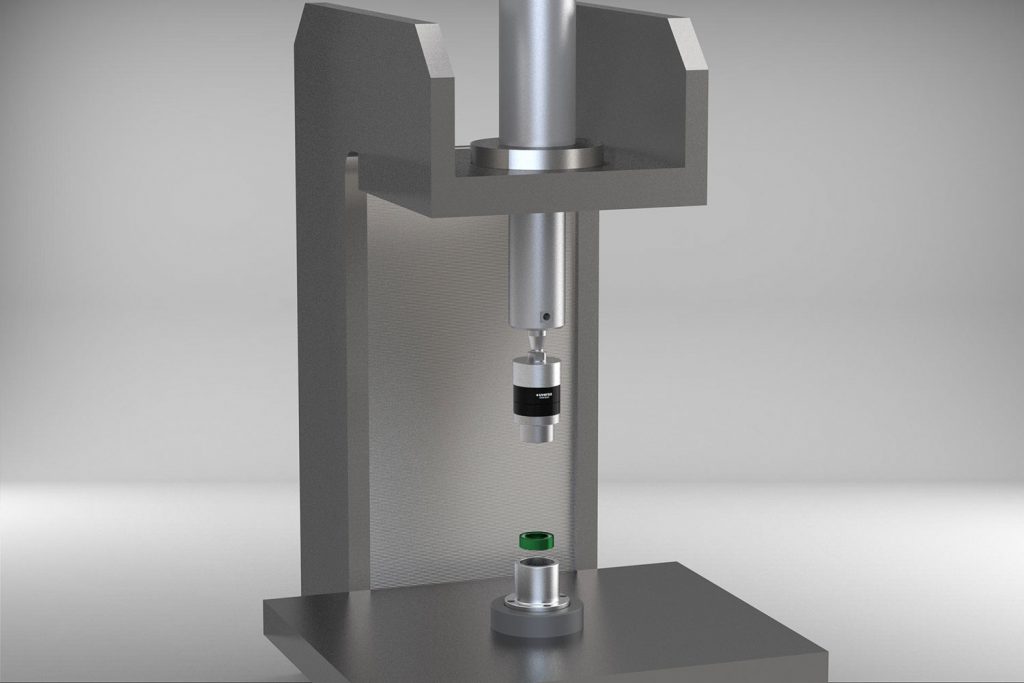

Fügeeinheit mit vertikaler Führung und integriertem AXIS-SA50 zur automatischen Zentrierung und zum Ausgleich von Lageabweichungen beim Einpressen.

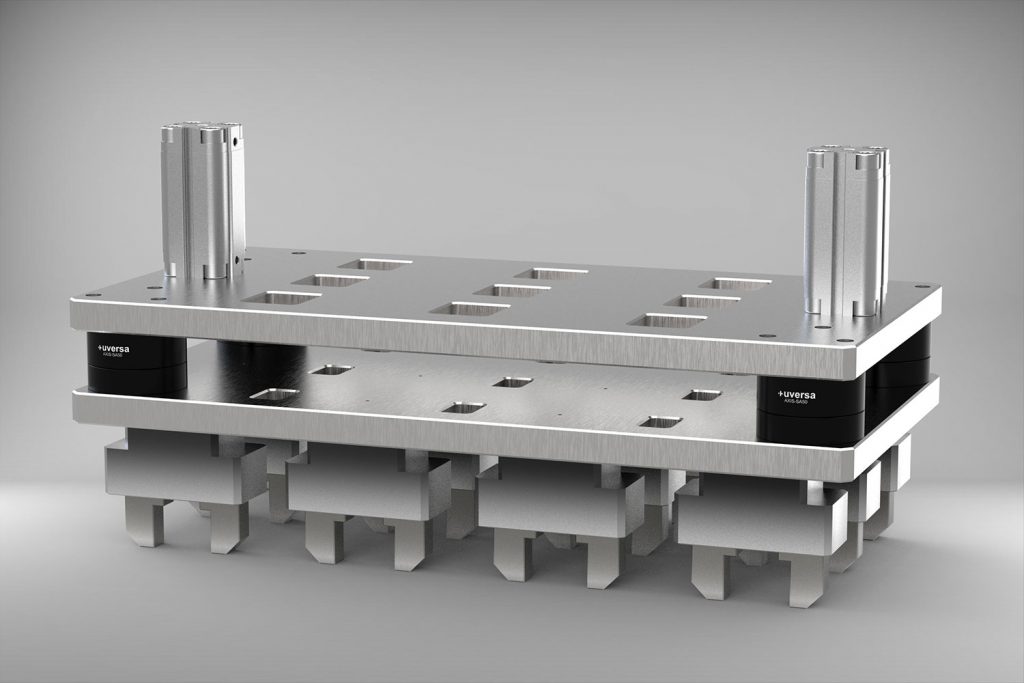

Mehrfachgreifer mit vier AXIS-SA50 Schwimmausgleichen ermöglichen die flexible und zuverlässige Aufnahme unterschiedlicher Werkstücke durch den Ausgleich von Lage- und Fertigungstoleranzen.
