Name: Justiermodul 2.0 - 20mm
Brand: uversa
SKU: VARO-JMR20
Availability: InStock

Startseite » Produkte » Justiermodul 2.0 – 20mm

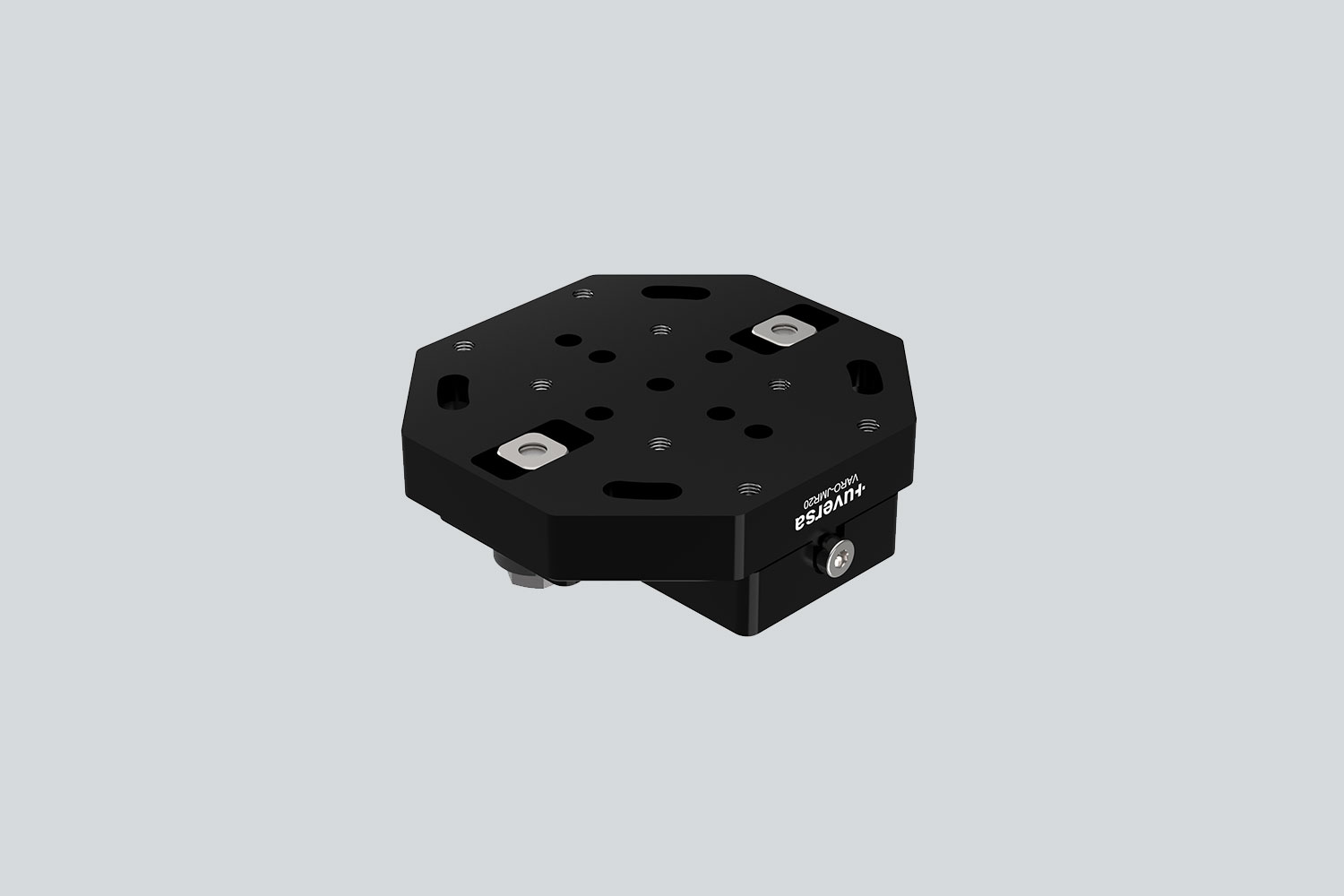

VARO-JMR20 Justiermodul 2.0 aus eloxiertem Aluminium, modulare Befestigung, schwarz eloxiert

Anwendungsmöglichkeiten VARO-JMR, schwarz eloxiert

Beispielbild: Farben können abweichen.

Anwendungsbeispiele im Video-Format finden Sie auf unserem Youtube-Kanal

VARO

Justiermodul 2.0 – 20mm

141,60 € – 173,00 €

zzgl. 19% Mehrwertsteuer

Das VARO-JMR20 ist die optimierte Version des bekannten Justiermoduls Varo-JM20. Mit erweitertem Verstellweg von ±9 mm in X und ±5,5 mm in Y sowie rotatorischer Feinjustierung von ±6° bietet es maximale Flexibilität bei der Ausrichtung von Baugruppen.

Datenblatt (PDF) für VARO-JMR20 STP Model (zip) für VARO-JMR20

Farbe

Zurücksetzen

Artikelnummer: VARO-JMR20

Kategorie: VARO

Schlagworte: 20mm, Einstellmodul, Justiereinheit

Marken: uversa

Beschreibung

Das Justiermodul 2.0 VARO-JMR20 ist die weiterentwickelte Version des bewährten VARO-JM20. Es wurde für präzise Anwendungen im Maschinenbau entwickelt. Das Modul ermöglicht eine exakte Justierung im XY-Bereich und gleicht Fertigungstoleranzen zuverlässig aus. Der erweiterte Verstellweg von ±9 mm in X-Richtung und ±5,5 mm in Y-Richtung schafft zusätzlichen Spielraum für die präzise Positionierung von Bauteilen und Baugruppen.

Die Langloch-Anschraubbohrungen sind ein besonderes Merkmal. Sie erlauben nicht nur lineare Verschiebungen, sondern auch eine rotatorische Feineinstellung von bis zu ±6°. Damit eignet sich das Modul für feste Arbeitsflächen ebenso wie für die Integration in komplexe Maschinenbau-Konstruktionen.

Das Modul besteht aus eloxiertem Aluminium. Es ist in mehreren Farben verfügbar und auf Wunsch auch mit ESD-leitfähiger Beschichtung lieferbar – ideal für sensible Einsatzbereiche.

Als Teil des uversa-Baukastensystems lässt sich das Justiermodul 2.0 VARO-JMR20 mit Mono- und Duosockeln kombinieren und flexibel mit weiteren Modulen verbinden. So eröffnet es Konstrukteuren viele Möglichkeiten für den modularen und präzisen Aufbau von Maschinen und Anlagen.

Kompatible Module sind PEX-MS20, PEX-DS20, EVO-KM20, EVO-MM20 und EVO-DM20, die sich direkt daran montieren lassen.

Zusätzliche Informationen

Eigenschaften	Wert
Gewicht	0,315 kg
Farbe	Schwarz eloxiert (Standard), Blau eloxiert, Rot eloxiert, Grün eloxiert, Gold eloxiert, SurTec® 650 (ESD-leitfähig, passiviert)
Zolltarifnummer	90330090
Ursprungsland	Deutschland
Werkstoff	Aluminium (gefräst)

FAQ

1. Wofür wird das VARO-JMR verwendet?

Das VARO-JMR dient zur präzisen Justierung von Komponenten im XY-Bereich. Es hilft dabei, Fertigungstoleranzen gezielt auszugleichen und Bauteile exakt zu positionieren, wodurch sich der mechanische Aufbau deutlich vereinfachen lässt.

2. Worin unterscheidet sich das VARO-JMR vom VARO-JM?

Das VARO-JMR ist das Justiermodul 2.0 für den Maschinenbau und stellt die konsequente Weiterentwicklung des VARO-JM dar. Es bietet einen erweiterten Verstellbereich sowie zusätzliche Langloch-Anschraubbohrungen, die neben der linearen auch eine rotatorische Feineinstellung ermöglichen. Dadurch lassen sich Bauteile präziser ausrichten und flexibler in anspruchsvolle Maschinenbaukonstruktionen integrieren.

3. Wie erfolgt die Justierung im Detail?

Die Justierung nehmen Sie über seitliche Einstellschrauben vor, mit denen sich die Position feinfühlig anpassen lässt. In Kombination mit der rotatorischen Einstellmöglichkeit entsteht so ein großer Justierbereich, der besonders bei komplexen Baugruppen Vorteile bietet.

4. Wie lässt sich das VARO-JMR montieren?

Sie können das Justiermodul sowohl auf festen Arbeitsflächen befestigen als auch direkt in Baugruppen integrieren. Dank der durchdachten Konstruktion eignet es sich für unterschiedliche Einbaulagen und passt sich flexibel an verschiedene Konstruktionsanforderungen an.

5. In welchen Ausführungen ist das VARO-JMR erhältlich?

Das Modul besteht aus eloxiertem Aluminium und ist in mehreren Farben erhältlich. Auf Wunsch ist das VARO-JMR auch mit einer ESD-Beschichtung verfügbar und eignet sich damit für den Einsatz in ESD-sensiblen Umgebungen.

6. Mit welchen Modulen ist das VARO-JMR kompatibel?

Als Teil des uversa-Baukastensystems lässt sich das VARO-JMR problemlos mit den PEX Mono- und Duosockeln kombinieren. Außerdem können Sie es direkt mit Modulen wie EVO-KM und EVO-DM verbinden und so nahtlos in bestehende Aufbauten integrieren.

7. Für welche Anwendungen eignet sich das VARO-JMR besonders?

Das VARO-JMR kommt vor allem im Maschinenbau, im Vorrichtungsbau sowie in Prüf- und Montagesystemen zum Einsatz. Überall dort, wo präzise Ausrichtung, flexible Nachjustierung und ein modularer Aufbau gefragt sind, spielt das Modul seine Stärken aus.
