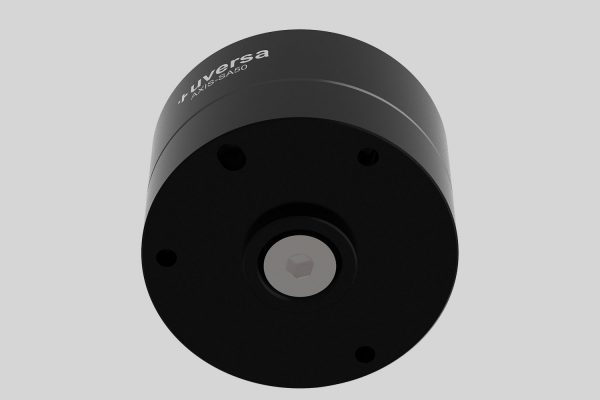

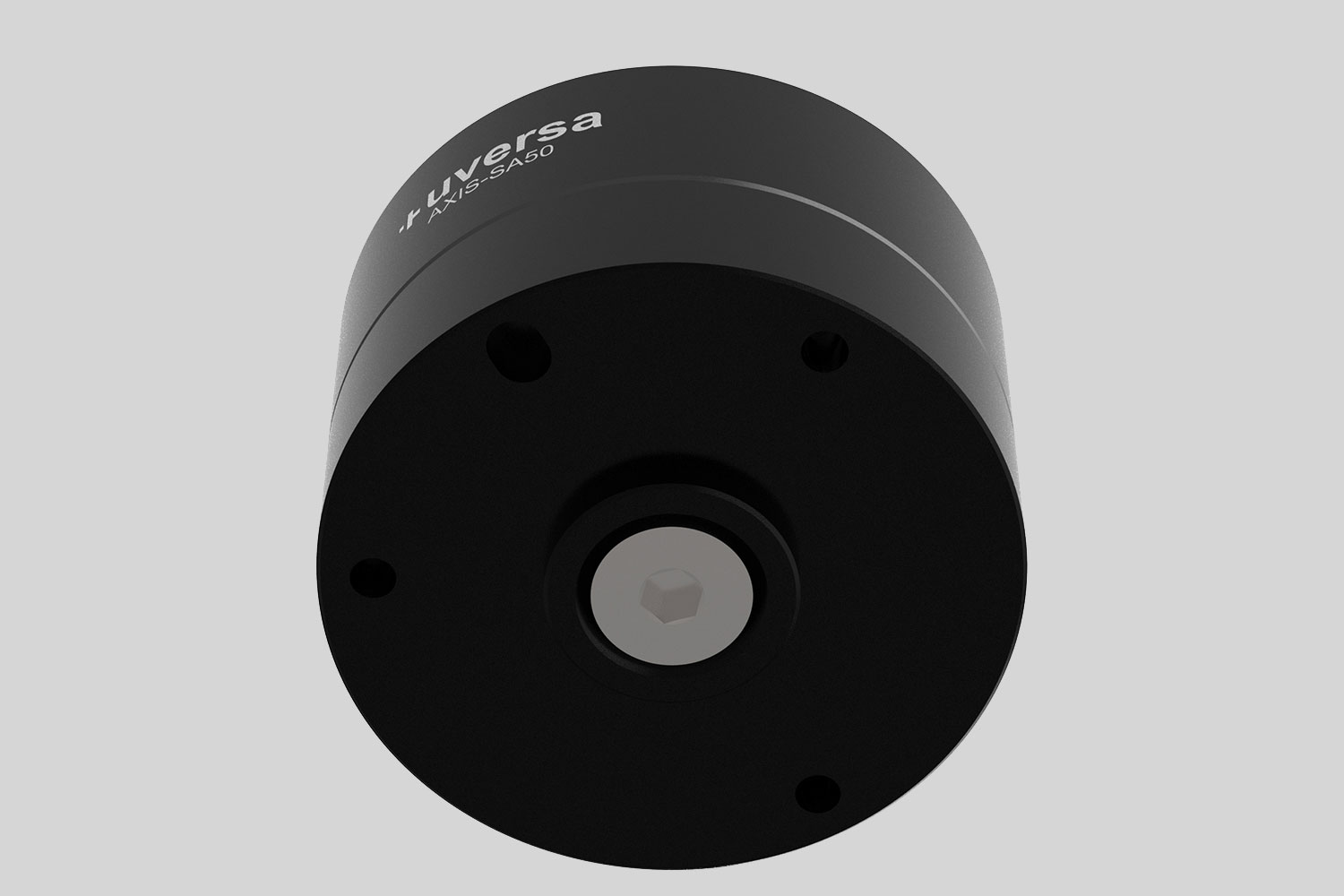

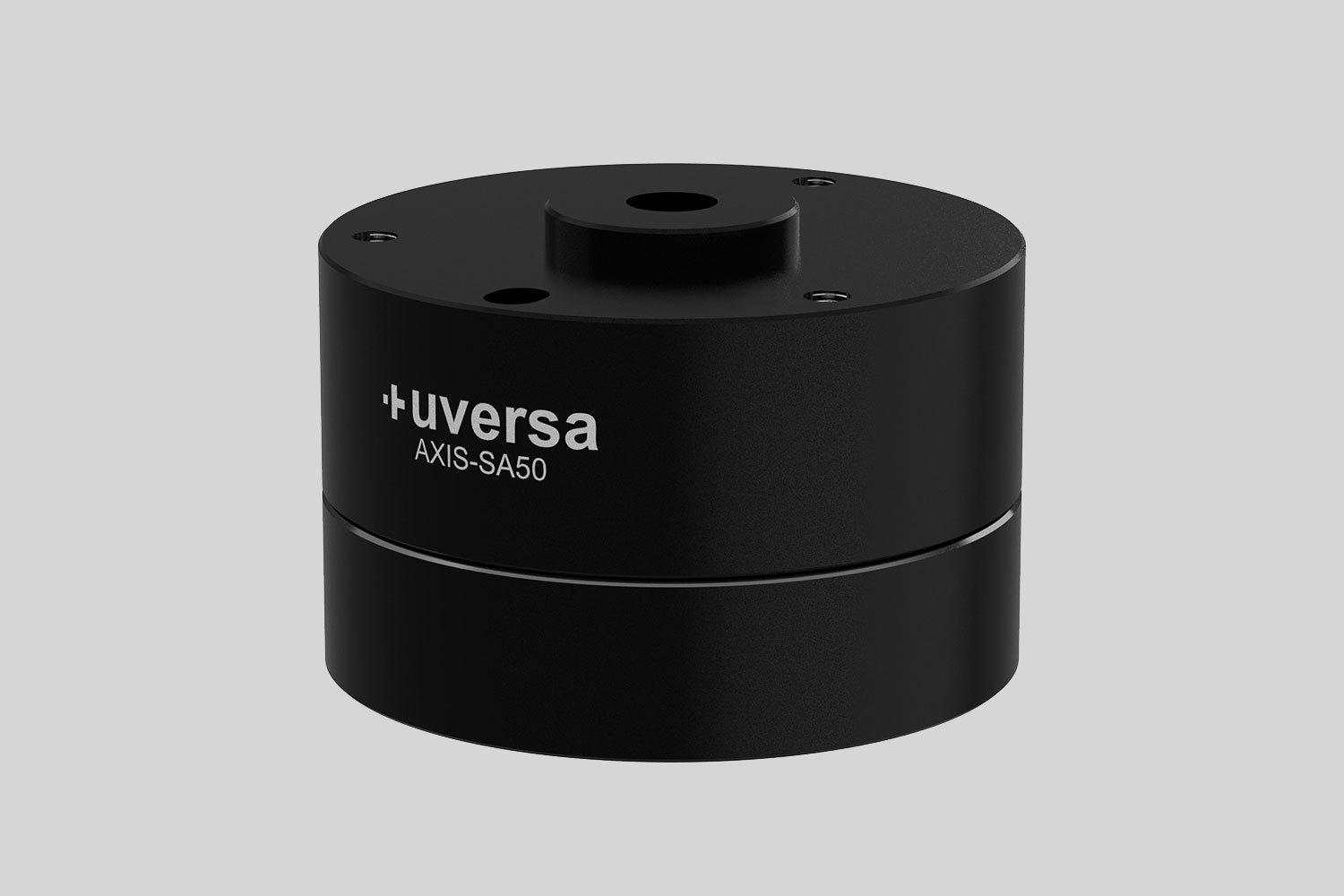

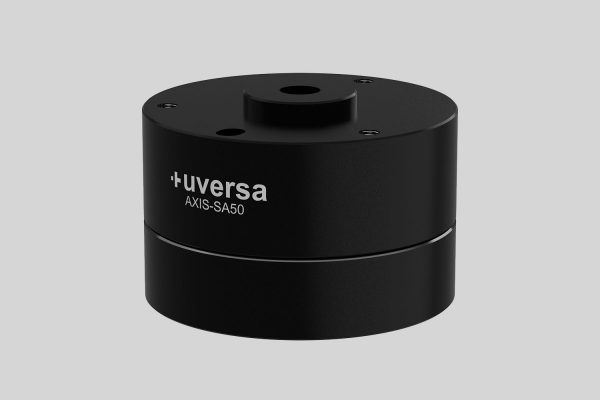

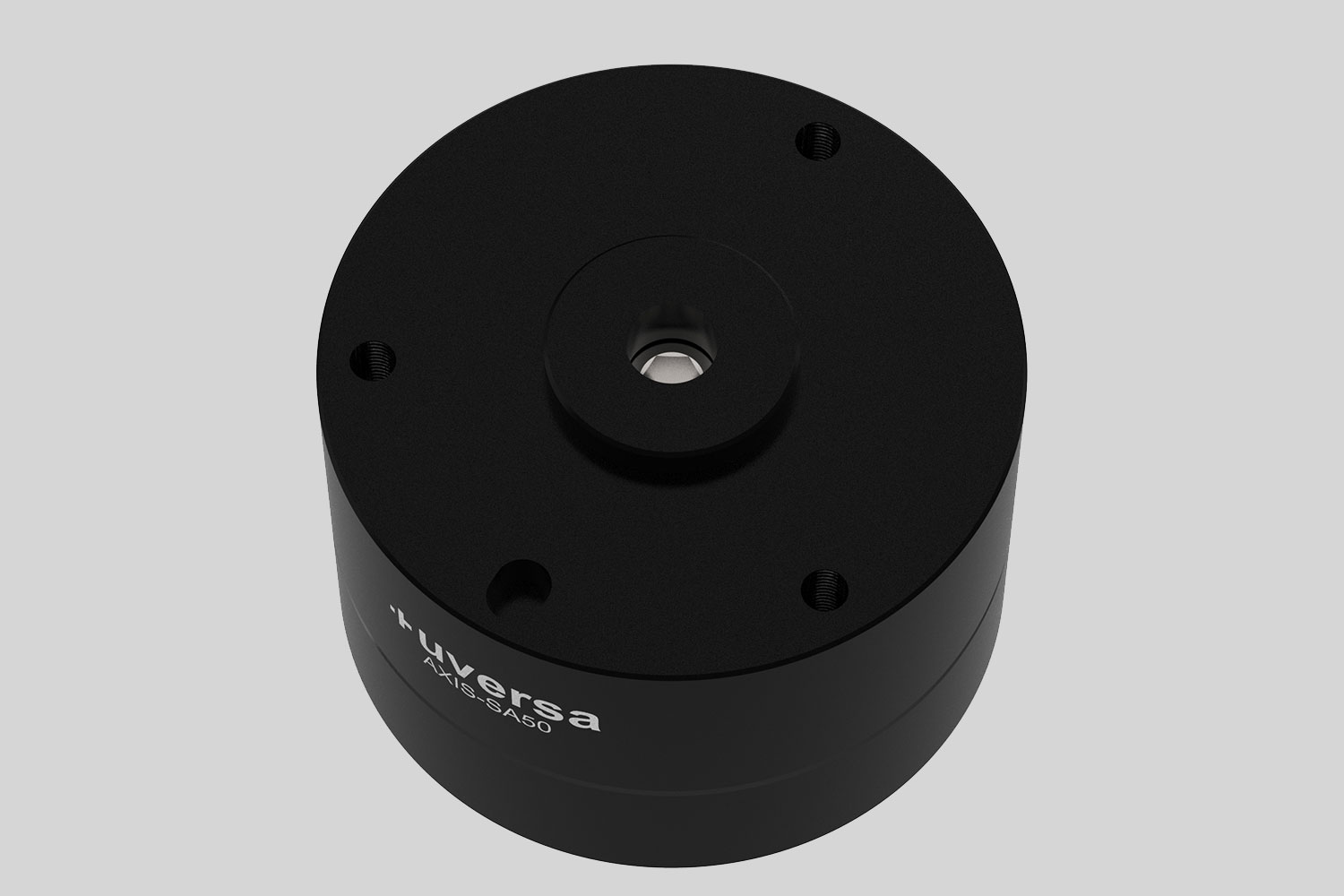

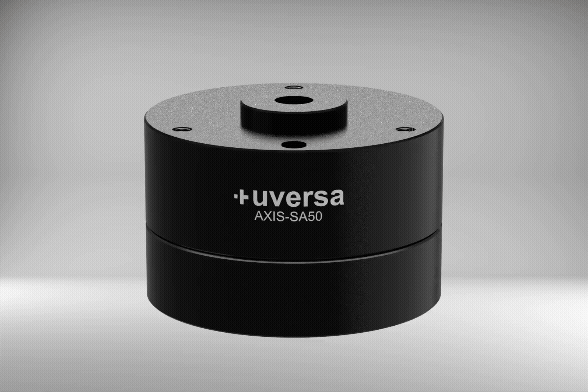

Beispielbild: Farben können abweichen.
Schwimmausgleich
238,80 €
zzgl. 19% Mehrwertsteuer
Der Schwimmausgleich AXIS-SA50 dient als Ausgleichsmodul zur automatischen Mittenzentrierung bei Kontaktier- oder Einpressvorgängen. Das Modul gleicht Achsversatz und Lageabweichungen durch überfederte Mittenzentrierung zuverlässig aus.
Der AXIS-SA50 ist ein Schwimmausgleich zur Lagekompensation von Positionsabweichungen bei Montage- und Fügeprozessen im Maschinenbau.
Es kommt dort zum Einsatz, wo Bauteile trotz Fertigungstoleranzen präzise gefügt werden müssen – etwa beim Kontaktieren oder Einpressen.
Die integrierte überfederte Mittenzentrierung sorgt für eine automatische, spannungsfreie Ausrichtung der Komponenten. So werden Fehlausrichtungen wirkungsvoll ausgeglichen und mechanische Blockaden vermieden – auch bei wiederholten Abläufen im Automatikbetrieb.

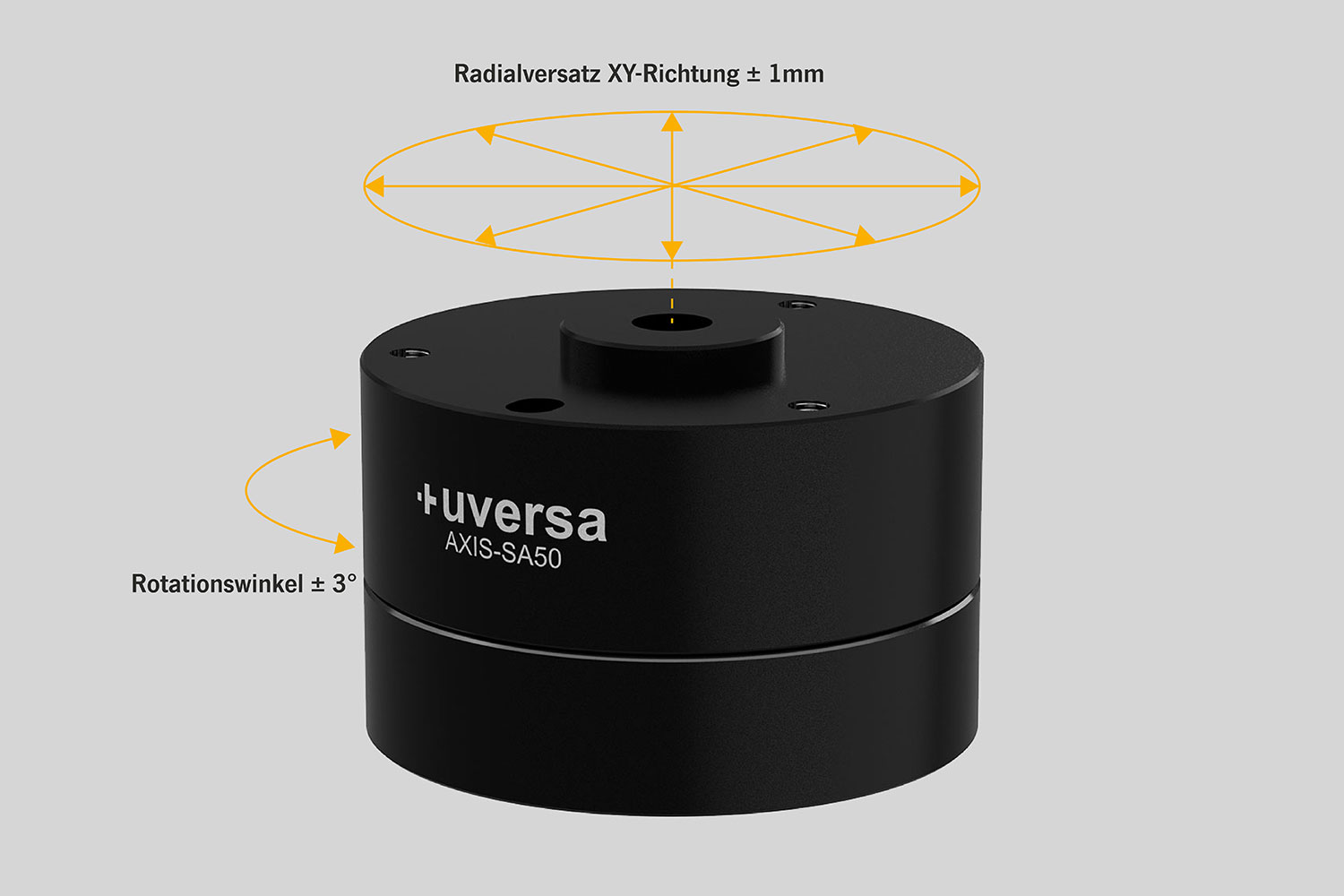

Das Modul gleicht einen Radialversatz XY-Richtung von ± 1 mm sowie einen Rotationswinkel von ± 3° aus und überträgt dabei zuverlässig auch hohe Kräfte in Z-Richtung – sowohl bei Zug- als auch Druckbelastung. Es eignet sich ideal für Greifermontage, Fügeeinheiten und Anwendungen mit begrenztem Bauraum.
Durch seine nachgiebige Konstruktion reduziert der Schwimmausgleich AXIS-SA50 mechanische Belastungsspitzen und schützt angrenzende Baugruppen wie Roboterflansche oder Adapterelemente vor vorzeitigem Verschleiß. Es verbessert die Zentrierung beim Fügen, minimiert Montagespannungen und steigert dauerhaft die Prozesssicherheit.
Bei Fragen stehen wir Ihnen selbstverständlich gerne beratend zur Seite – nehmen Sie einfach Kontakt mit uns auf.
| Eigenschaften | Wert |
|---|---|
| Gewicht | 0,234 kg |
| Farbe |
Schwarz harteloxiert |
| Rückstellkraft (XY-Ebene) |
ca. 4N bis 7N |
| Rückstellkraft (rotatorisch) |
ca. 0,01Nm bis 0,05Nm |
| Druckkraft |
max. 1000N |
| Zugkraft |
max. 600N |
| Rückstellung auf Ursprungsposition |
Im Hundertstelbereich (3 µm – 13 µm, gemessen in Stichproben) |
| Zolltarifnummer |
84799070 |
| Ursprungsland |
Deutschland |
| Werkstoff |
Aluminium (gefräst) |
1. Wofür wird der AXIS-SA50 eingesetzt?
Den AXIS-SA50 setzen Sie ein, um Positionsabweichungen bei Montage- und Fügeprozessen auszugleichen. Er unterstützt Sie dabei, Bauteile trotz Fertigungstoleranzen präzise zu fügen, beispielsweise beim Kontaktieren oder Einpressen.
2. Wie unterstützt der AXIS-SA50 den Fügeprozess?
Der Schwimmausgleich richtet die Komponenten automatisch spannungsfrei zueinander aus. Dadurch vermeiden Sie Fehlausrichtungen und reduzieren das Risiko von Blockaden, auch bei wiederholten Abläufen im Automatikbetrieb.
3. Welche Bewegungen kann der AXIS-SA50 ausgleichen?
Der AXIS-SA50 gleicht einen Radialversatz XY-Richtung von ± 1 mm sowie einen Rotationswinkel von ± 3° aus. Gleichzeitig überträgt er Kräfte zuverlässig in Z-Richtung, sowohl bei Zug- als auch bei Druckbelastung.
4. Welche Vorteile bietet die überfederte Mittenzentrierung?
Die integrierte Mittenzentrierung führt die Bauteile selbsttätig in eine spannungsfreie Position. Dadurch verbessern Sie die Zentrierung beim Fügen und erhöhen die Prozesssicherheit dauerhaft.
5. Für welche Anwendungen eignet sich der Schwimmausgleich zur Lagekompensation besonders?

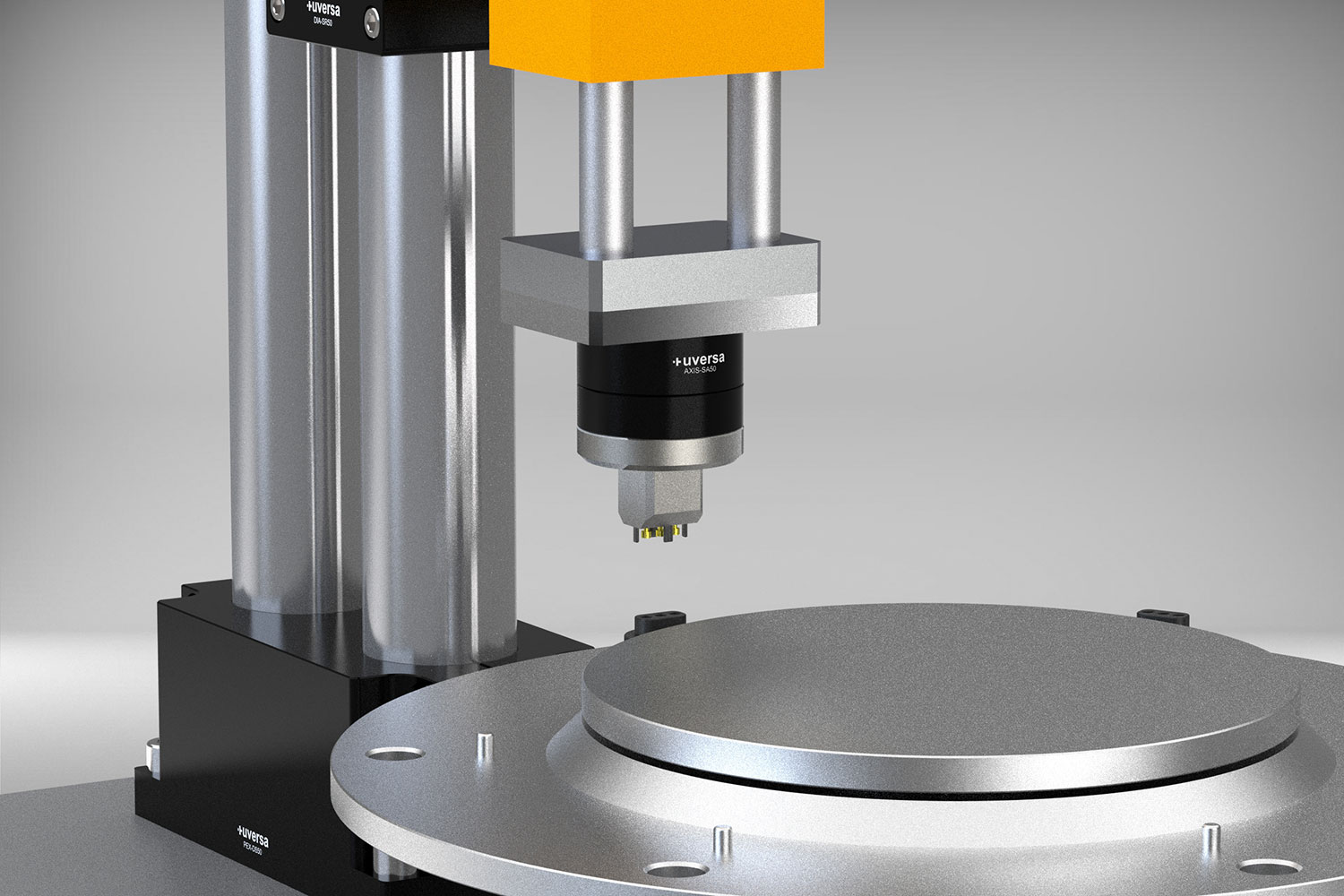

Der AXIS-SA50 eignet sich besonders für Greifermontagen, Fügeeinheiten sowie für Anwendungen mit begrenztem Bauraum. Er lässt sich sowohl in manuelle als auch in automatisierte Prozesse integrieren.
